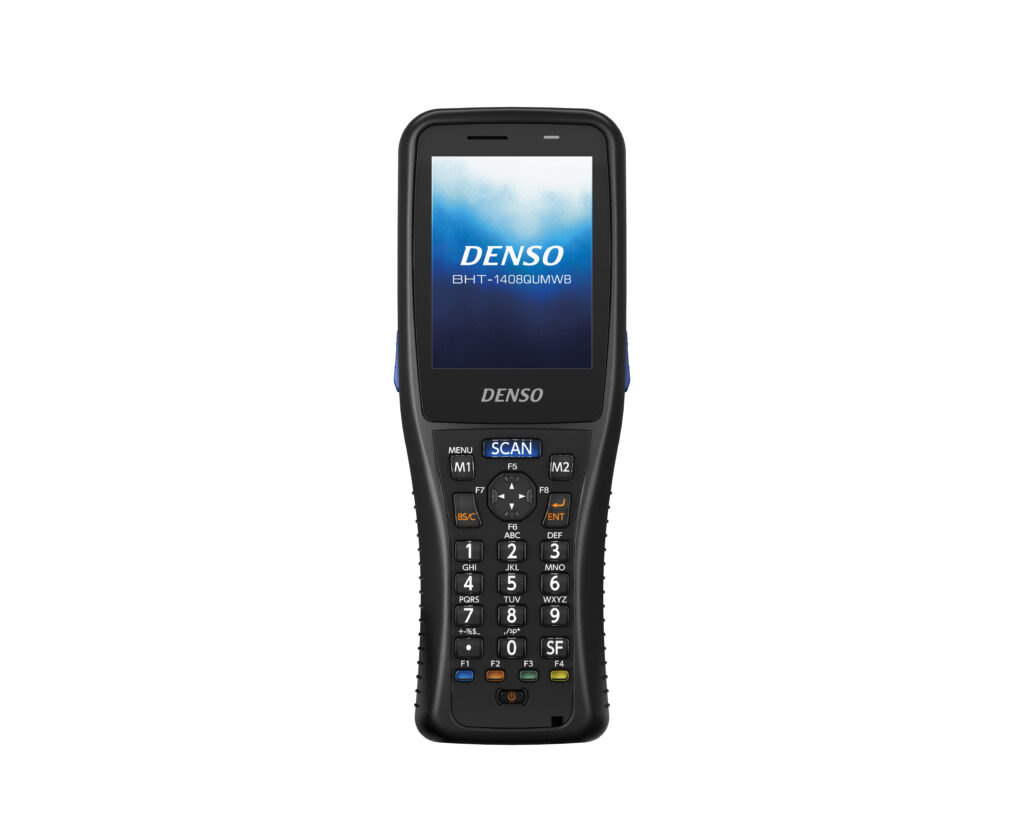

BHT-1408QUMWB

1台で業務が完結する、RFID対応(特定小電力)ハンディターミナル。

1.2mの落下耐久、-20~50℃での使用に耐えるタフ設計。
電波利用申請不要の特定小電力タイプ。
さまざまな現場で安心してお使いいただけるハンディターミナルです。

特長

■1台で業務が完結する、 ハンディターミナルならではの可搬性・操作性
ハンディターミナルだからこそ実現できる、スマートデバイス等との2台持ちが不要・コンパクトな形状による可搬性、キーによる操作性。ポケットやケースからすぐに取り出し、業務を開始できます。

■屋外での使用でも安心の、堅牢性と耐環境性
日々のダメージを想定したコンクリート上での、1.2m×30回の耐落下試験をクリア。また、IP54の耐環境性を有し、水滴や砂埃がかかる屋外での使用も可能。業務用端末ならではの安心感をご提供します

■特定小電力のため、電波利用申請不要ですぐに利用可能
コンパクトなのに最大2m先(※1)までしっかり読めて、総務省への電波利用申請不要。導入後すぐに、RFIDの運用が始められます。

山京インテックは、BHTシリーズのアプリケーション開発、納入にて豊富な実績がございます。システムでのご提案も得意としておりますので、お気軽にご相談ください!

仕様

型式/OS/
CPU/メモリ

■型式
 BHT-1408QUMWB

■OS
 BHT-OS

■CPU
 32bit RISCマイクロプロセッサ

■メモリ(フラッシュメモリ)
 64MB(ユーザエリア 約27MB)

表示部

■ドット数(※2)
 240×320ドット(2.8インチQVGA)

■表示素子
 液晶ドットマトリックスディスプレイ(カラー)

RFID

■書き込み可能なRFタグ
 ISO/IEC18000-63(GS1 EPC Gen2)対応タグ

■読み取り距離:
 0~2m(※1)

■送信出力
 500mW以下(※2)

■読取速度
 最大700タグ/秒(※1)

■出力調整
 20段階、またはdBm指定

スキャナ部

■方式
 エリアセンサ

■読み取りコード1:バーコード
 EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、Standard 2 of 5(STF)、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 Databar(RSS)

■読み取りコード2:二次元コード
 QRコード®、マイクロQRコード、SQRC®、rMQRコード®、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC200)、GS1 Composite

■最小分解能
 バーコード:0.125mm
 二次元コード:0.167mm

■読み取り確認
 赤・緑・青3色LED、スピーカ、バイブレータ

キー入力部

■キー数
 21キー(電源キー含む)+十字カーソルキー+3トリガキー
通信部

■Bluetooth
 Bluetooth Ver.5.0+EDR/LE
 (対応プロファイル:GAP/SPP/HID/DUN/GATT)

■無線LAN(※3)
 適合規格:
  IEEE802.11a/b/g/n/ac 準拠IEEE.802.11ac/a/b/g/n準拠
 周波:
  5GHz帯(W52/W53/W56)、2.4GHz帯(1~13ch)
 アクセス方式:
  インフラストラクチャモード、アドホックモード
 セキュリティ:
  暗号化:WEP(40/128)、TKIP、AES
  WPA認証:WPA/WPA2
  ユーザー認証:PSK/EAP-TLS/PEAP

電源部

■メインバッテリ
 リチウムイオンバッテリ

■動作時間 (※4)

2回/10秒タグ読み:約28時間(※5)
 2秒/10秒タグ読み:約16時間(※6)
 無線LAN使用時:約21時間(※7)
 Bluetooth®使用時:約16時間(※8)

付帯機能 時計、スピーカ、バイブレータ、電池電圧表示、キーバックライト、リモートウェイクアップ
環境性能

■動作温度(※9)
 -20℃~50℃

■動作湿度
 5~95%RH(結露・結氷のなきこと)

■保護等級
 IP54

■耐落下強度
 コンクリート上1.2m×30回

質量
(バッテリ含む)

約300g

※1:読取距離/速度は参考値であり、実際の読取条件により変化します。対象タグにより通信距離が異なります。価条件=Avery Dennison製 AD-229r6(出力27dBm)。
※2:放射電力が500mW以下のため、特定小電力の機器の要件を満たしています。
※3:電波法によりW52,W53は屋外利用禁止です(法令により許可された場合を除く)。
※4:動作時間は常温での参考値であり、使用条件により変化します。
※5:10秒間に2回の読み取り(出力24dBm)。バックライトレベル1。
※6:10秒間に2秒間の読み取り(出力24dBm)。バックライトレベル1。
※7:読み取り(出力24dBm):無線通信:画面書き替え:待機=1:1:1:20の場合。バックライトレベル1。無線は通信時のみONとし、その他はOFFとする。
※8:1サイクル30秒=読み取り(出力24dBm、1秒間)、Bluetooth®通信、画面書き換え(1秒間)、待機。バックライトレベル1。Bluetooth®デバイスは常時ONとする。モジュールオフタイマ設定100msec。
※9:充電時は0℃~40℃となります。
